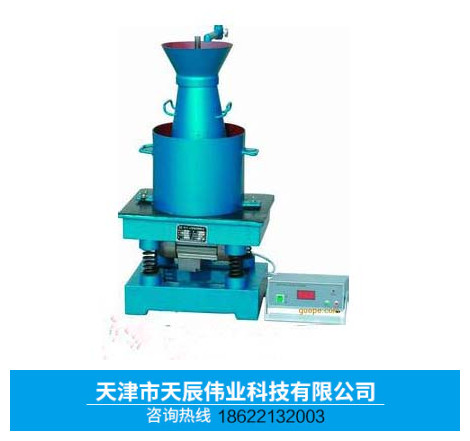

HVC型数显维勃稠度仪

描述：

HVC型数显维勃稠度仪 技术指标 1、坍落度筒 顶部内径： 100±2mm 底部内径： 200±2mm 高 ： 300±2mm 2、震动台频率： 50 ±3Hz 3、震动台空载振幅（含容器）： 0.5±0.05mm 4、压重 ： 2750±50g 5、电机功率 ： 0.25Kw 6、电压： 380V 7、外形尺寸 ：380×500×670mm 8、总重 ： 50Kg 结构组成编辑 维勃稠度仪构造详图 维勃稠度仪构造详图 1、容器内径240±5mm ，高为200±2mm 坍落度筒其内部尺寸为：底部直径 200±2mm 2、旋转架 与测杆及喂料口相连。测杆下部安装有透明且水平的圆盘，并用定位螺钉把测杆固定在数显表中。旋转架安装在立柱上通过十字凹槽来控制方向，并用固定螺丝来固定其位置，就位后测杆与喂料口的轴线与容器的轴线重合。 透明圆盘直径为230±2mm，厚度为10±2mm。荷重块直接固定在圆盘上。由测杆、圆盘及荷重块组成的滑动部分总重量为2750 ±50g。 3、捣棒： 直径16 mm，长600mm的钢棒，端部应磨圆。 4、震动台：工作频率50±3Hz 维勃稠度仪示意图 维勃稠度仪示意图 调试方法编辑 1、仪器调试 仪器出厂前台面对底平面的不平行度小于1mm ，其测量方法是：将震动台放在平台上，用高度尺测台面四角处的高度，其高度应小于1mm，使用中如发现超差，必须重新调整。调整的方法是：修整四个机脚的厚度。 2、调试零位 将坍落度筒放在容器内，在坍落度筒内装配重物（其重量相当于料重的重物）。松开四个螺栓，将喂料斗扣紧于坍落度筒上缘，并使旋转架和立柱按图（一）中位置扣好，然后拧紧四个六角头螺检。松开定位螺钉，按图位置使透明圆盘放在坍落度筒上，并使立柱和导杆扣好，按数显表置零键调零。 操作规程编辑 1、放在坚实水平的平台上，用湿布把容器、坍落度筒、喂料口内壁及其它用具湿润。 2、将喂料口提到坍落度筒上方扣紧，校正容器位置，使其轴线与喂料口轴线重合，然后拧紧蝶形螺母。 3、把按要求取得的混凝土试样用小铲将料分三层装入坍落度筒内，每层料捣实后约为高度的三分之一，每层截面上用捣棒均匀插捣25下，插捣第二层和顶层时应插透本层，并使捣棒刚刚进入下一层顶层，插捣完毕后刮平顶面。 4、将透明圆盘转到坍落度筒上方锁紧定位螺钉并调零。 5、使喂料口、圆盘转离，垂直地提起坍落度筒，此时并应注意不使混凝土试样产生横向扭动。 6、把透明圆盘转到混凝土圆台体顶面，放松定位螺丝，降下圆盘，使其能轻轻接触到混凝土表面，读出数值即为坍落度值。 7、同时按控制器“启动/停止”按钮，当震动到透明圆盘的底面被水泥浆部满的瞬间再按“启动/停止”按妞，震动停止，控制器显示数值（时间：单位秒）即为维勃稠度值。 维护和检查编辑 1、每使用一次，必须将容器、喂料口、坍落度筒及透明圆盘洗净，并用布擦净，尤其是透明圆盘上的泥浆必须擦净，以便下次观察。（清洗仪器后将仪器擦干，特别是电器部分一定要注意防潮）。 2、每次起振前，必须检查各部件、零件是否定位，各处螺钉是否上紧。 3、长期使用，透明圆盘如磨毛，应及时抛光，如厚度小于8mm，应及时更换。使用中，如压重小于2700 克，应更换透明圆盘或增加配重，加配重的方法是将相当与50克的垫圈固定在顶端螺钉下面。 词条图册 更多图册 V百科往期回顾 相关材料 纠错 岩棉板 岩棉板 混凝土切片机 混凝土切片机 橡胶充气芯模 橡胶充气芯模 无机保温砂浆 无机保温砂浆 混凝土坍落度 混凝土坍落度 聚氨酯保温复合板 聚氨酯保温复合板 陶粒 陶粒 钢纤维混凝土 钢纤维混凝土 声测管 声测管 相关设备 纠错 砂浆凝结时间测定仪 砂浆凝结时间测定仪 振筛机 振筛机 压力试验机 压力试验机 混凝土压力泌水仪 混凝土压力泌水仪 混凝土振动台 混凝土振动台 钢筋弯曲机 钢筋弯曲机 相关术语 纠错 和易性 和易性 水准仪 水准仪 冷冻库 冷冻库 词条统计 浏览次数：20026次 编辑次数：14次历史版本 **近更新：2016-03-31 创建者：河北虹宇仪器 猜你喜欢 混凝土抗渗仪简易布袋除尘器花系内衣厂家混凝土强度测试仪混凝土回弹仪折叠式无纺布袋价格收水器厂家混凝土强度仪焊烟净化除尘器步步紧 厂家 新手上路 成长任务编辑入门编辑规则百科术语 我有疑问 我要质疑我要提问参加讨论意见反馈 投诉建议 举报不良信息未通过词条申诉投诉侵权信息封禁查询与解封 ©2017 Baidu 使用百度前必读 | 百科协议 | 百度百科合作平台 | 京ICP证030173号 京公网安备11000002000001号 混凝土维勃稠度仪 进入词条 编辑收藏赞登录 分享
